28 maja, 2015

Latarka PALIGHT STAR A8-X960LS L2 900lm

Tym razem prezentuje latarke Palight na diodzie CREE XML2-U2.



Specyfikacja:
- Dioda XML2-U2 o barwie zimnej swiatła
- Zasilanie: akumulator 26650 lub 18650 3.7V
(Adapter tuleja w komplecie, chodz bez tez mozna wlozyc ciensze ogniwo)
- 6 Trybow swiecenia w kolejnosci (High>Mid>Low>Strobe>Turbo(max)>SOS)
- Brak pamieci ostatniego trybu, latarka zawsze startuje od trybu High
- Korpus: Aluminium T6061
- Szybka ze szkla hartowanego
- Fluorestencyjny zielony oring pod szybka
- Odblysnik aluminiowy gładki (SMO)
- Wodoodporność IPX8


Pobor pradu z ogniwa:
(Prad mierzony zasilaczem WEP przy napieciu 4V)

High> 2,5A
Mid> 830mA - 930mA
Low> 50mA
Strobe> ok 1,5A
Turbo(max)> 4A

Napiecie na diodzie w trybie Turbo wynosi 3V i przy 4V pobierane jest z ogniwa 4A

Generalnie idealna alternatywa dla FENIXa

Ocenia według mnie i moich upodoban.
Plusy
- Sterownik wykorzystuje pelna moc dostepna dla tego typu LEDa (co w tzw. chinczykach ma znaczenie)
- Latarka startuje od trybu HIGH (w przypadku jednoklikowcow pamiec trybu nie zawsze dzialala poprawnie na moim TANKu PT10)
- możliwość stosowania ogniw 18650 i 26650
- skupienie delikatnie mniejsze niz w FENIXie TK35
- luźny odbłyśnik po rozkreceniu pierscienia przed reflektorem, daje swietny dostep do chipu leda
- duże pola stykowe +/- głowicy

Minusy
- brak "kontrolki" rozładowanej baterii, musimy na czuja ocenić jasnosc swiecenia. (FENIX TK35 obniża poziomy jasności)
- przycisk włączania na dupce, osobiście wolał bym gdzieś przy głowicy.
- brak łatwego dobrania sie do przycisku w celu np. wymiany gumki (pewnie od wewnatrz trzeba rozkrecic pierscien)
- zbedne tryby SOS i Strobe
- Tryby Turbo i High nie wiele sie roznia chodz roznica w jasnosci jest i pobor pradu skacze do gory o ok 1.5A
- Brak zabezpieczenia ogniwa przed rozladowaniem ponizej 3V


W PRZECIAGU MAX KILKU DNI DODAM ZDJECIA Z TERENU W NOCY W KONFRONTACJI Z FENIXEM, ORAZ BARDZIEJ SZCZEGOLOWE SPOD REFLEKTORA I WODOSZCZELNOSCI.


Reflektor z odkrecanym srebrnym pierscieniem, pod ktorym jest fluorestencyjny oring i oring uszczelniajacy.
Po odkreceniu mozna wyjac reflektor i mamy dostep do chipu leda.




Switch ON/OFF

Glowica z oringiem uszczelniajacym (gwint posmarowany pasta termoprzewodzaca)



Dolny styk switcha

Akumulator 26650 Palight "5000mAh" (byl w komplecie) Pojemnosc realna 3000mAh (test pojemnosci ladowarka ImaxB6)
Pukajac w ogniwo slychac jakby nie bylo do konca wypelnione w srodku.
Tak czy siak nie polecam tych ogniw jesli chodzi o realna pojemnosc.

Tuleja na ogniwo 18650, troszke ja poszerzylem aby w 100% spelniala swoje zadanie.

Widok z tuleja i ogniwem 18650

Porownanie z latarka FENIX TK35 (Lewy spot FENIX, prawy PALIGHT), moim zdaniem jasnosc identyczna, z tym ze FENIX delikatnie mocniej skupia przez co spot wydaje sie jasniejszy.

Driver (bez oznaczen)


Reflektor

Nurkowanie

19 maja, 2015

PowerBank Soshine E3 - Test i Recenzja

Tym razem przedstawiam PowerBank Soshine E3 zasilany czterema akumulatorkami 18650.


Zaczne wiec od poczatku.

Pierwsza modyfikacja ktora nalezy wykonac, jest zmostkowanie pinow DATA zlacz USB.
(zaznaczone na zielono)

Inaczej nie usyskamy wiekszych pradow niz 500mA


Obowiazkowo tez nalezy dac jakis radiatorek na uklad MT5032A gdyz przy temperaturze ok 105C wlacza sie zabezpieczenie ktore dezaktywuje proces ladowania, i podswietlenie LCD sie wygasza i PowerBank sie wylacza, a gdy ostygnie wlacza sie ponownie.

Uklad u mnie nagrzewal sie po podlaczeniu telefonu LG G2 do zlacza 2A i poborze pradu 1.9A oraz po podlaczeniu pod zlacze 1A drugiego urzadzenia o poborze pradu ok 0.6A





Dobrze jest tez dac radiatorek od drugiej strony na cewke:



Tyle w sprawie poprawiania fabryki.

Przejdzmy wiec do testow, gdyz to najbardziej was interesuje.

1) Wydajnosc pradowa zlacz USB
- USB 2A wynosi: 3.4A i napiecie 4.9V-5.00V
(wiecej nie uzyskalem z braku pradozernych urzadzen, test przy naladowanych ogniwach, ladowarka tez nie rozlaczala ladowania)
- USB 1A wynosi: 3.4A oraz jak wyzej.

Dodam ze nie robilem testu kilku minutowego z racji duzego poboru pradu i obawy o diody shootkiego ktore sa do 3A obciazalnosci.
Test mial na celu pokazac ze uklad dostarcza odpowiedniego pradu wbrew temu co pisza w internecie.
Nie mam tez mozliwosci sprawdzenia pradu z kazdego zlacza USB osobno przy podlaczonych jednoczesnie, mam tylko jeden miernik USB, i kozystalem z rozgaleziacza 1>3 USB przy testach.

2) Prad ladowania ogniw w PowerBanku poprzez zlacze MicroUSB
- Prad ladowania przy calkowicie rozladowanych ogniwach do 3V i 4szt. w PowerBanku : 1,67A
- Prad pobierany z MicroUSB + ladowanie z portu USB PowerBanku : 2.6A (prawdopodobnie mozna wiecej przy wiekszym obciazeniu)
- Prad ladowania poszczegolnych ogniw liczac od lewej wzgledem wyswietlacza oraz to samo ogniwo:
1 - 430mA
2 - 430mA
3 - 410mA
4 - 430mA

3) Napiecie na ogniwie podczas ladowania bliskie 100%:
1 - 4,19-4,20V
2 - 4,20-4,21V
3 - 4,18- (do sprawdzenia na lepszym ogniwie)
4 - 4,19-4,20V
Tak wiec nie zgodze sie ze skrajne prawe ogniwa maja nizsze napiecie, owszem ogniwo nr.3 ma tylko 4,18V jednak bede musial sprawdzic to na innym ogniwie.

4) Pobor pradu z jednego naladowanego ogniwa wynosi 4,15A przy obciazeniu portu USB o poborze pradu 1,9A

Inne fakty i mity:
- Wyczytalem ze predkosc przelatywania paska na LCD obok ikony uzywanego USB moze pokazywac wartosc pradu, jednak nie obserwuje takiego zjawiska, paski raczej lataja albo szybko albo chyba wolno, ciezko ocenic.
- Jesli zamiast paska zobaczymy ikonke obrazujaca jakby rozlaczony pasek, oznacza to ze urzadzenie pobiera za duzy prad z USB, chodz osobiscie wydaje mi sie ze zalezy to od naladowania akumulatorkow.
Przy rozladowanych akumulatorkach mialem taka ikonke juz przy pradzie powyzej 1A ze zlacza 1Amperowego, co jak widac nijak ma sie do 3A ponad przy naladowanych ogniwach.
- Podobno PowerBank laduje dwa skrajne prawe ogniwa do mniejszego napiecia niz 4.20V, tutaj bym polemizowal (wyniki powyzej), niestety nie posiadam nowych ogniw do testow.

5) Testy do wykonania:
- Sprawnosc przetwornicy przy poborze 1A wynosi ok 60%
- Pojemnosc wyssana z kompletu nowych Samsungow 2600mAh x 4 = wynosi 6350mAh
(Dla porownania z Xiaomi 10400mAh wyssalem 6950mAh po ok roku uzytkowania (bodaj jak byl nowy wysysalem z niego okolo 7500mAh)


Aktualizacja: 31.05.2015
Fakt ogniwa laduje dziwnie, i u mnie ogniwo 3 od lewej konczy sie wczesniej niz reszta, ogniwa 1 i 2 jakby delikatnie maja tendencje do ladowania 4.22V
Jesli chodzi o sprawnosc przetwornicy jeszcze nie testowalem, musze naladowac ogniwa i podam ile wyssalem z baterii.

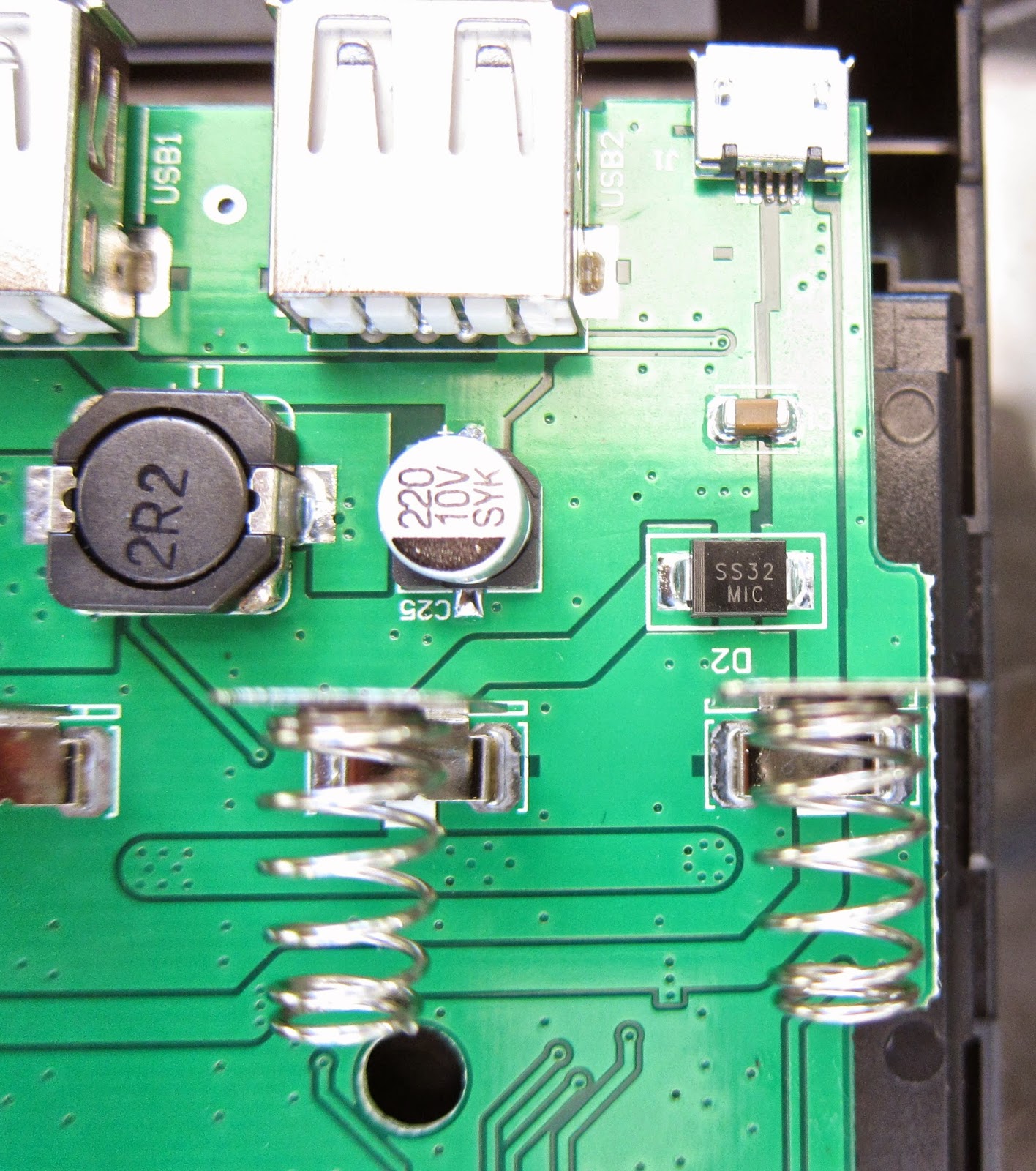

Dodatkowe zdjecia wnetrza zapozyczone z bloga
http://powercartel.com/teardowns/tomo-v8-4-soshine-e3-diy-usb-power-bank-teardown



Aktualizacja:
Fakt ogniwa laduje dziwnie, i u mnie ogniwo 3 od lewej konczy sie wczesniej niz reszta, ogniwa 1 i 2 jakby delikatnie maja tendencje do ladowania 4.22V
Jesli chodzi o sprawnosc przetwornicy jeszcze nie testowalem, musze naladowac ogniwa i podam ile wyssalem z baterii.
