Ladowarka Ultimate-Speed ULGD 3.8 A1

Postanowilem przerobic swoja ladowarke do akumulatorow tak aby spelniala swoje zadanie przy ladowaniu akumulatorow Pb.

Za przyklad posluzyl mi film Tytusa  > Obejrzyj <

po prezentacji na kanale MrAkumulator

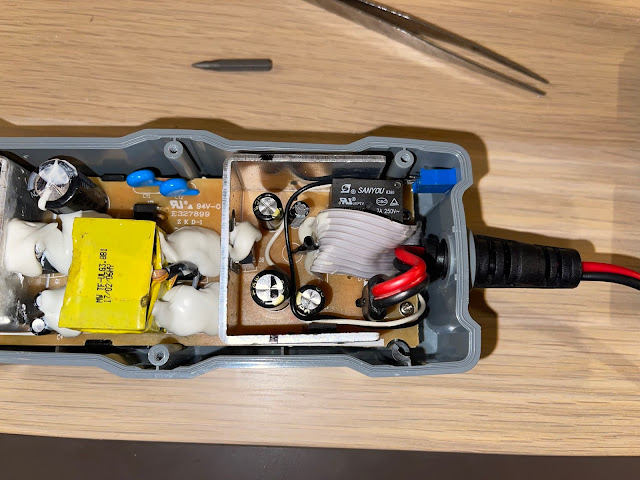

Moja ladowarka to starszy model ktory byl dostepny w sieci sklepow LIDL

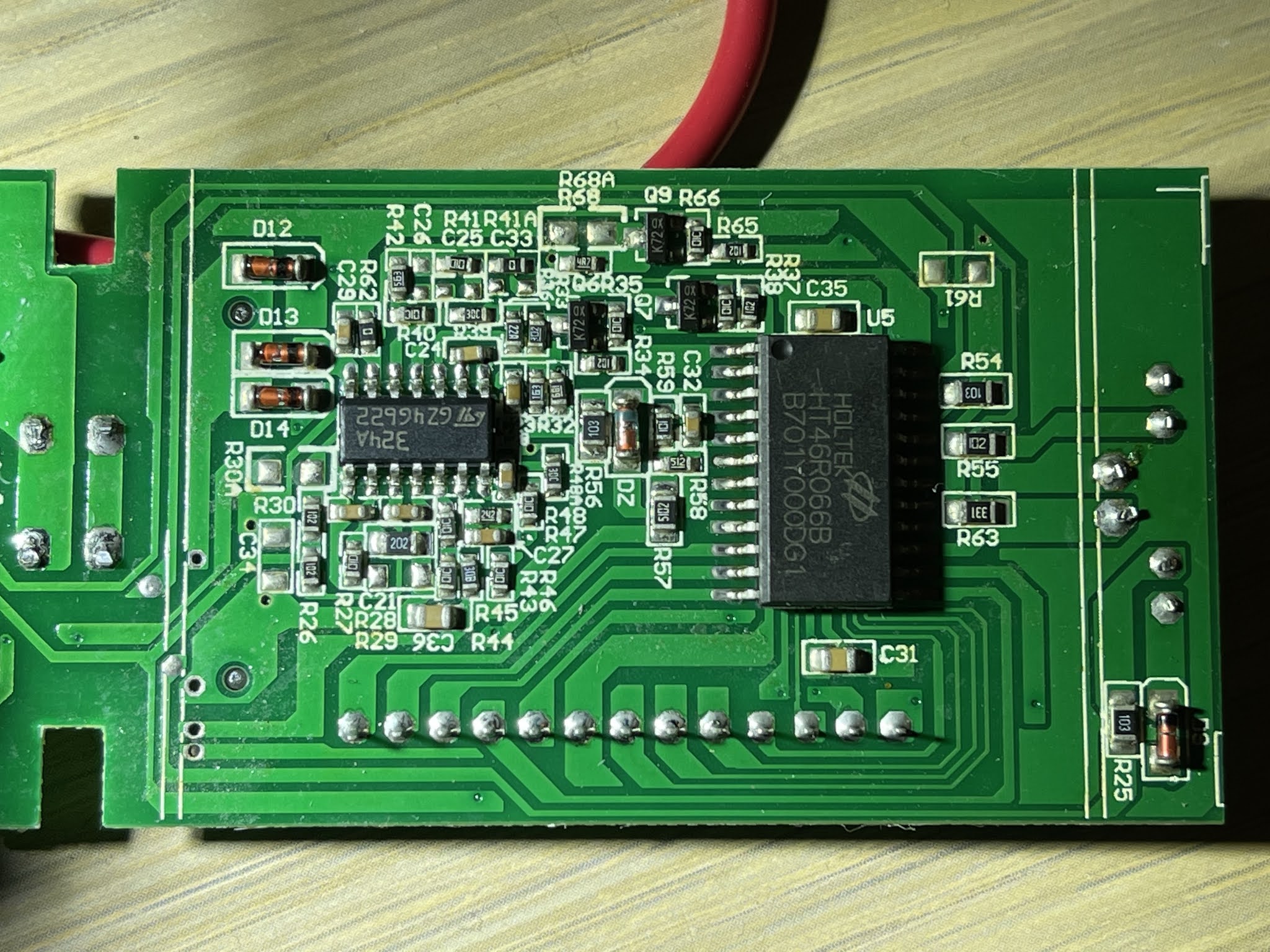

Pomimo tej samej/blizniaczej wersji zauwazylem delikatne zmiany rozmieszczenia ukladow na plytce sterujacej:

Niemniej nie poddalem sie i kontynuowalem dedukcje co jest co w moim modelu.

Jak sie okazalo poza rozmieszczeniem elementow, numeracja rezystorow jest identyczna, chodz nie sugerowalem sie nia.

Postanowilem isc droga sprawdzania przejscia od styku "+" na plytke do rezystora.

Kolejna modyfikacja z mojej strony bylo zastosowanie potencjometru wieloobrotowego do ewentualnej kalibracji bez koniecznosci rozkrecania czy lutowania innych rezystorow.

Tak wiec, po odnalezieniu wlasciwego rezystora, przesunalem go w poziom i dolutowalem przewody od potencjometru ktorego ustawilem na wartosc 7kOhm.

Podnosi on napiecie o 1.8V

Nastepnie calosc zlozylem, wywiercilem otworek do regulacji potencjometru

i umocowalem na klej na cieplo.

W filmie Tytusa byla jeszcze mowa o zmianie dzielnika napiec dotyczacego pradu ladowania, w mojej wersji nie znalazlem rezystorow za to odpowiedzialnych, niemniej nie bylo to konieczne gdyz wartosci pradu ladowania pozostaly bez zmian lub delikatnie sie podniosly.

Calkowita moc ladowarki 60W zostala zachowana.

Pora teraz przejsc do konkretow i przedtawic zmiany ktore zaszly.

Tak wyglada wykres orginalny:

A tak po modyfikacji:

Mysle ze przerobka udana i duzo lepiej trzyma pelne natezenie podczas ladowania.

Minusem tej przerobki jest brak mozliwosci odczytu napiecia z samej ladowarki (chyba ze znamy wartosc o jaka podnoszone jest napiecie, w tym przypadku 1.8V)

Oraz dziwnie niski prad ladowania buforowego wynoszacy 58mA, o ile pamietam przed modyfikacja bylo to okolo 100mA zgodnie z orginalna specyfikacja.

Potestuje jeszcze jak to sie sprawuje w dluzszej perspektywie i dam znac ;)

Pozdrawiam i zapraszam do komentowania.

17.12.2020

Aktualizacja procesu ladowania (Akumulator AGM)

Tak wiem ze max napiecie dla AGM to okolica 15V,

jednak chcialem sprawdzic jak to sie zachowa przy takim typie akumulatora.

Oczywiscie nie trzymalem go do samego konca procesu ladowania, ale wstepny zarys jest.

28.02.2021

Modyfikacja w postaci dolozenia mierniczka V/A

Tak jakos sie zmiescilo w srodku ;)

Na zdjeciu moze nie wyglada zbyt okazale z racji odswiezania ale ogolny zarys funkcji jest.

Czerwone napiecie.

Niebieskie natezenie.

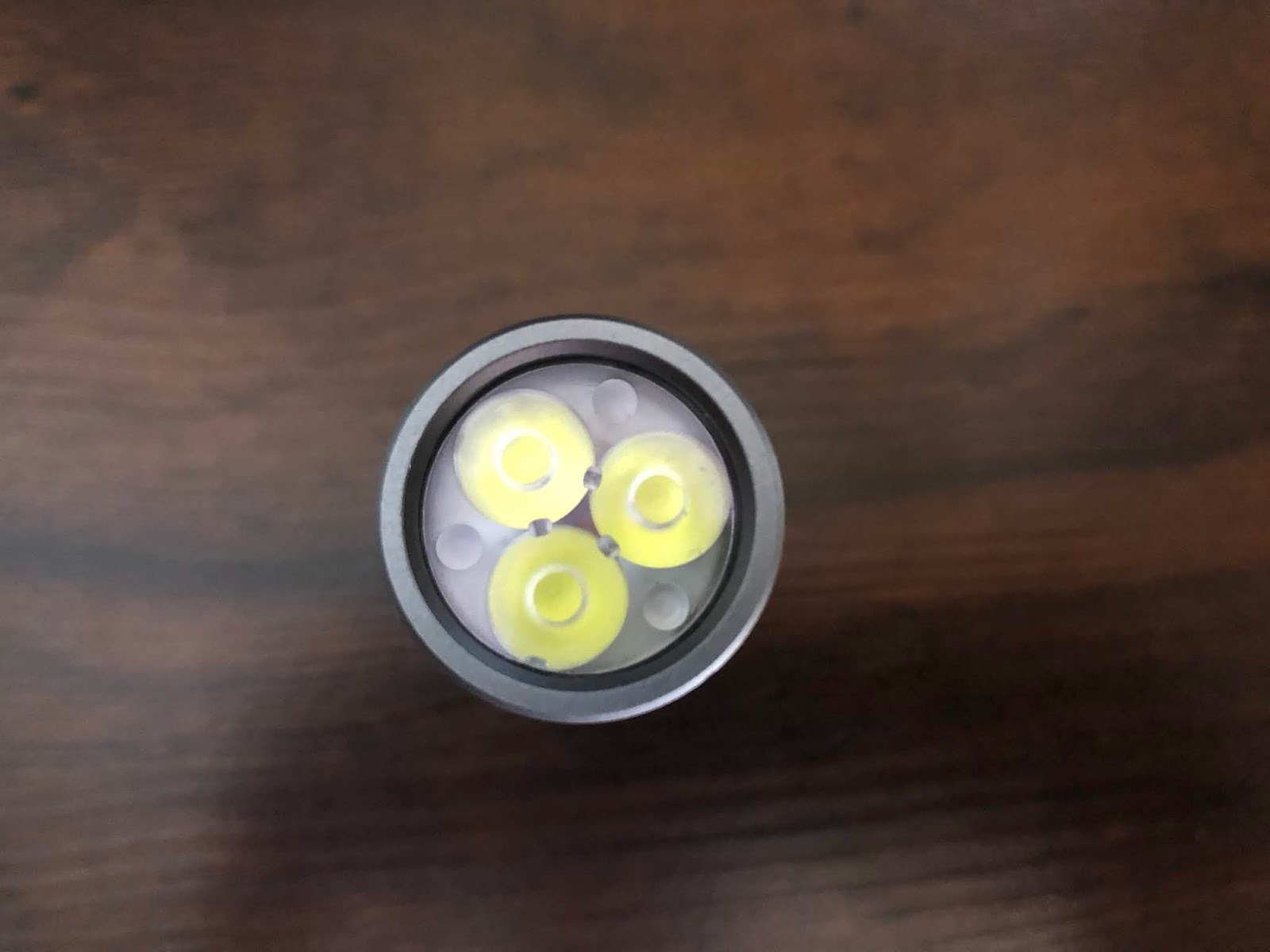

Latarka LuminTop FW3A - 2800lm

Bardzo fajna, mila i sympatyczna latarka, miesci sie w dloni i jest niewiele wieksza od ogniwa 18650
Moc swietlna wynosi az 2800lm w trybie turbo, i od razu przejde do minusow.
Otoz w tym trybie nagrzewa sie niemilosiernie szybko dzieki czemu po ok 10-15sekundach wraca do nizszego poziomu jasnosci.
Nadaje sie idealnie do ogrzewania rak w zime (tak sadze gdyz jeszcze nie testowalem w takich warunkach pogodowych).
Przy maksymalnej jasnosci bez trybu turbo mamy do dyspozycji 760lm.

Poza jej sympatyczna wielkoscia glowna zaleta jest chyba mega rozbudowane menu.

W skrocie mamy do dyspozycji takie bajery jak:
- Sprawdzanie napiecia ogniwa
- Sprawdzanie temperatury (z mozliwoscia konfiguracji przy jakiej temperaturze ma nam obnizac jasnosc w przypadku przegrzania)
- Tryb zachodzacego slonca, ktory pomalutku sciemnia jasnosc i wylacza latarke.
- Przelaczanie plynnej regulacji jasnosci na skokowa i odwrotnie

Z mniej przydatnych ale rownie ciekawych:
- Mozliwosc aktualizowania oprogramowania
- Tryb rowerowy (swiatlo wraz z miganiem)
- Tryb burzy (symuluje blyskawice)
- Tryb swieczki (symuluje plonacy sie ogien)
- Przerozne stroboskopy (z mozliwoscia regulacji jasnosci i szybkosci)
- Tryb blokady (4klik aby nikt nie wlaczyl niepowolany latarki, w trybie turbo i max jasnosci mozna podpalic papier)
- Tryb Muggle (6klik obniza moc latarki od 5-240lm, w codziennym uzytowaniu jest idealny)
Oraz wiele wiele innych

Skrocone menu:

Pelna instrukcja : TUTAJ

Przykladowe zdjecia noca:

Zdjecia robione przy ISO200

Gorne lampka 130lm

Dolne FW3A Turbo

Taka sama sytuacja jak wyzej z tym ze zablokowana ekspozycja wzgledem lampki 130lm

Dla porownania latarka FenixTK35

I jeszcze kilka fotek ;)

Moze zdjecia tego nie oddaja , ale po zapaleniu nawet trybu zwyklego na 760lm mozna spokojnie jechac i niczym sie nie przejmowac (oczywiscie poza obszarem ze mozemy kogos oslepic)
W trybie turbo wyglada to na zywo mniej wiecej tak jak byscie wlaczyli w samochodzie swiatla drogowe, i to tez jakies lepsze albo i lepiej, ciezko ocenic ale jest kosmos.

To chyba tyle tak na szybko ;)

Xiaomi Mijia Inflator - Przenosna pompka (MJCQ01QJ)

Zakupilem niedawno przenosna pompke od Xiaomi, z racji tego iz posiadam E-Bike'a a co za tym idzie w razie awarii wymiana detki nie jest taka szybka i prosta.

E-Bike wymaga tez wyzszych cisnien i standardowa pompka bylem w stanie napompowac do ok 2.4Bar'a (troszke za malo).

Pozatym w razie awarii dopompowywanie kola recznie moze byc bardzo uciazliwe.

Sama pompka nie jest jakos przerazliwie glosna, wrecz nie odbiega od tych samochodowych podlaczanych pod gniazdko zapalniczki.

Czas do/pompowania kola rowerowego jest dosyc krotki, i przyjemnie sie to zachowuje, natomiast w przypadku pompowania kola samochodowego producent deklaruje az 6minut! , troche sporo ale nie oczekujmy po tak malym kompresorku szybkiego napompowania.

Producent deklaruje iz na jednym naladowaniu napompujemy 8 kol rowerowych oraz 5 samochodowych, roznica dosyc dziwna ale zapewne wynika z roznicy cisnien jakie pompka musi pokonac.

Glowna zaleta chyba jest cyfrowy wyswietlacz, i mozliwosc skontrolowania cisnienia w dowolnym momencie, podreczna latarka ktora calkiem sympatycznie oswietla w nocy.

Producent w zestawie dodaje tez adapter do pompowania pilek, oraz wentyl rowerowy.

Calosc mozemy zapakowac w milutki pokrowiec ;)

Pompka wlacza sie automatycznie po wyjeciu wezyka, z poczatku myslalem iz pompka w najbardziej mnie interesujacych funkcjach wyswietla cisnienie w psi, nic bardziej mylnego gdyz wystarczy przytrzymac klawisz po prawej stronie aby zmienic zakres ;)
Oczywiscie zakres cisnien mozemy regulowac sami lub skorzystac z predefiniowanych ustawien poprzez przelacznie trybu co aktualnie chcemy napompowac.

Mysle ze nie ma co tutaj sie specjalnie rozpisywac na temat tak prostego gadzetu wiec zapraszam do odrobiny parametrow technicznych i obejrzenia kilku zdjec.

Cena za jaka nabylem pompke to ok 210zl z aliexpress.

Parametry techniczne:

Brand: Xiaomi Mijia

Model: MJCQ01QJ

Gniazdo ladowania: Micro-USB

Zakres cisnien: 0.2-10.3bar/3-150psi

Parametry ladowania: 5V-2A

Pojemnosc baterii: 2x18650 2000mAh (7.4V 14.8Wh)

Dokladnosc: ±2psi

Glosnosc: Mniejsza niz  80dB z 1 metra

Warunki pracy: Ladowanie 0°C -45°C, Uzytkowanie -10°C -45°C

Temp. przechowywania: -10°C -45°C

Czas ladowania: Do 3h

Wymiary: 124x71x45.3mm (Bez wezyka cisnieniowego)

Soshine Mini USB 6-LED Light 1W z opcja sciemniania.

Mini lampka pod USB z opcja regulacji jasnosci.
Pobor pradu do 200mA przy maksymalnej jasnosci.

Wlaczamy i wylaczamy lampke poprzez dotkniecie tylnej strony PCB, w celu regulacji jasnosci nalezy przytrzymac palec na tylnej sciance PCB.
Super sprawa przy zasilaniu z powerbankow, jednak na jasnosci od minimum do okolo 50% pobor pradu jest tak maly ze powerbank moze sie wylaczyc, przy wiekszej jasnosci nie ma problemu.
Lampka moze znalezc zastosowanie nie tylko pod namiotem na wakacjach ale np. do oswietlania pokoju aby zrobic mila atmosfere, czy oswietlic sobie okolice gniazdka ;) oczywiscie po podlaczeniu do ladowarki USB.

LCR-T4 Tester komponentow elektronicznych

Bardzo fajny tester komponentow elektronicznych, zapewne wielu z was juz go zna lub widzialo na YouTube jego mozliwosci.
Glownie przydatny do testowania:
- Diod
- Tranzystorow
- Baterii do 5V
- Rezystorow, potencjometrow
- Diod prostowniczych etc.
- Cewek i ich indukcyjnosci
- Itp...

Z dodatkowych opcji posiada:
- Selftest (uruchamia sie go zwierajac wyprowadzenia 1,2,3 a nastepnie wykonujac polecenia na LCD)
- Ustawianie kontrastu LCD (przed wlaczeniem nalezy przytrzymac przycisk testowania do momentu pokazania tejze opcji)

Jest tez zlacze ISP do programowania atmegi lecz pomimo poprawnej komunikacji z chipem nie udalo mi sie odczytac programu, niby sie flash odczytuje ale sa same FFFF.
